Пневматический дроссельный клапан состоит из ручного дроссельного клапана и пневматического привода. Клапан состоят из четырех частей: ручки, поворотной заслонки, уплотнительного кольца и фланца клапана.
Пневматические дроссельные заслонки в стандартной комплектации подвергаются механической полировке, имеют гладкую поверхность, обеспечивающую чистоту и отсутствие участков, которые могут привести к потенциальному загрязнению. Благодаря быстрому срабатыванию клапан открывается, а обслуживание становится безопасным и простым, что сокращает время простоя технологического процесса.
JN-BV 1009
JONENG
8481804090

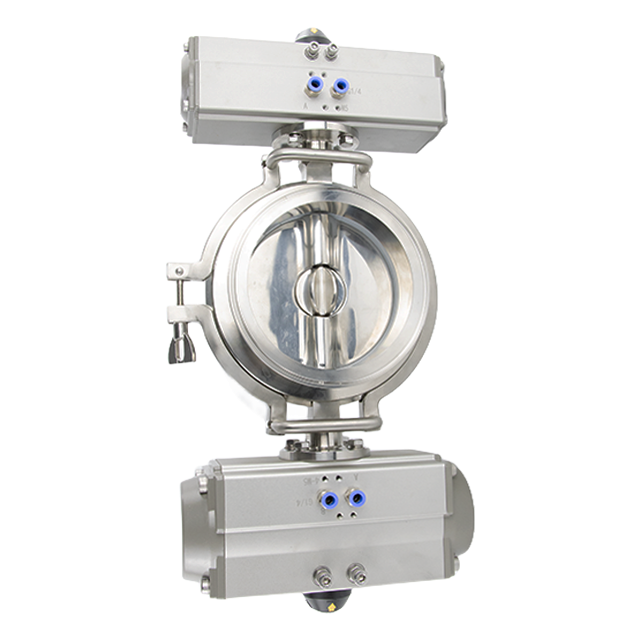

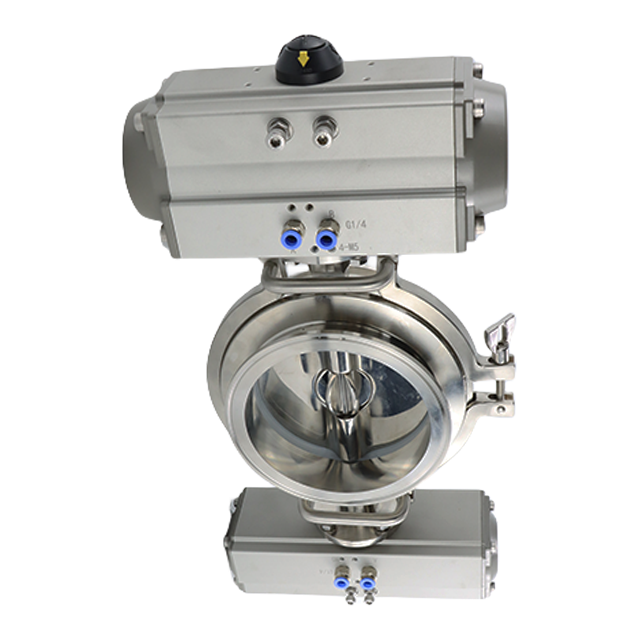

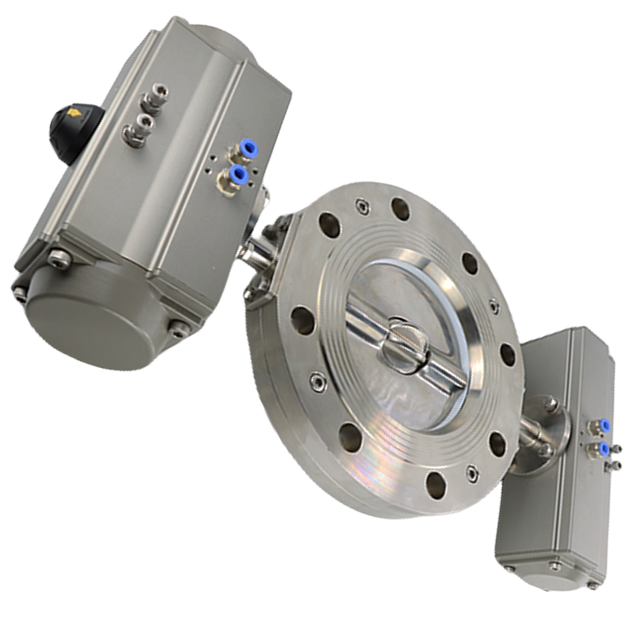

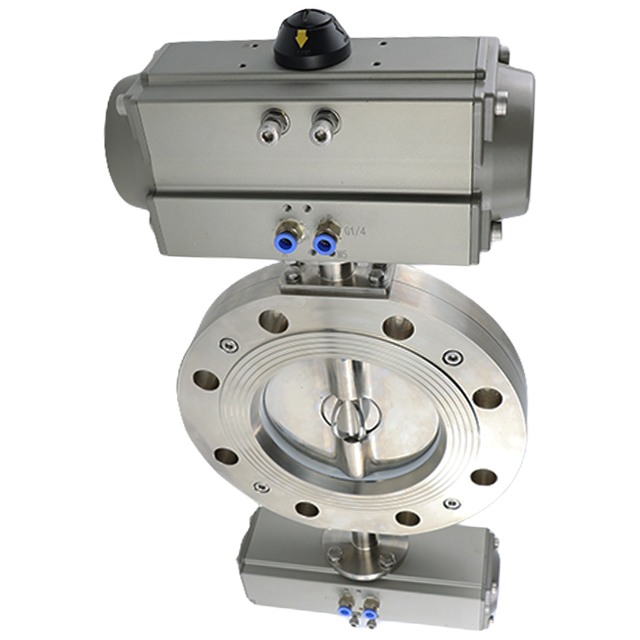

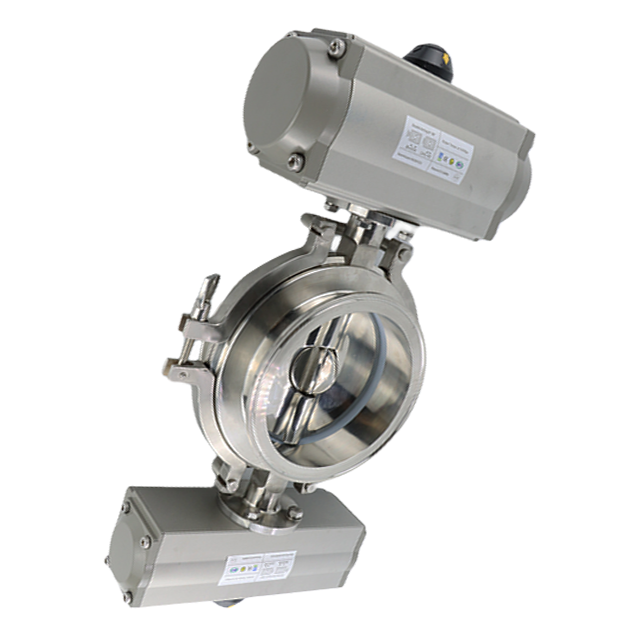

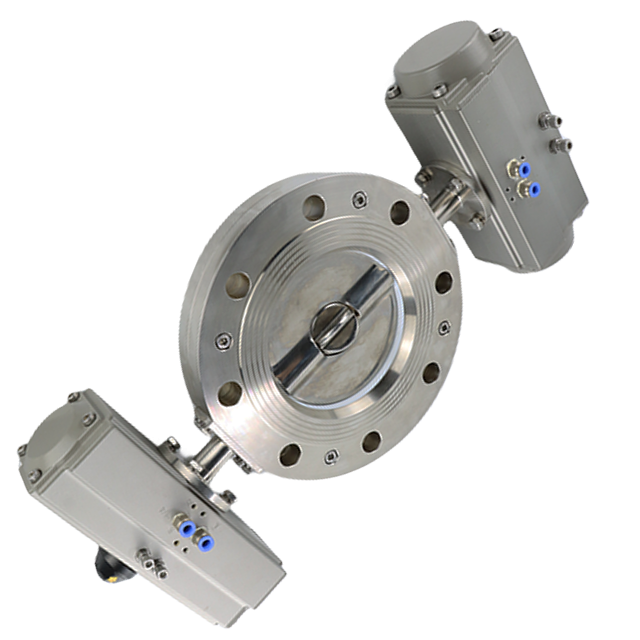

Санитарный двойной дозирующий вибрационный дроссельный клапан из нержавеющей стали с тройным зажимом
Санитарный дроссельный клапан из нержавеющей стали представляет собой устройство регулирования потока, в котором используется нержавеющая сталь для запуска или остановки потока жидкости через трубу. Он также известен как гигиенический дроссельный клапан. Санитарные дроссельные клапаны часто используются в пищевой, молочной, пивоваренной, фармацевтической, биофармацевтической и химической промышленности.
ВуПринципы ринга
Санитарный дроссельный клапан из нержавеющей стали работает путем размещения диска в середине трубопровода для регулирования потока жидкости. Диск, установленный на вращающемся валу, блокирует проход при закрытии клапана. В открытом состоянии диск поворачивается на четверть оборота, пропуская жидкость. Работа клапана контролируется ручкой или приводом, который можно регулировать вручную или автоматически. Поток жидкости можно изменить, изменив угол наклона диска. Когда диск параллелен потоку жидкости, клапан полностью открыт, обеспечивая максимальный поток. И наоборот, когда диск перпендикулярен потоку, клапан закрывается, предотвращая поток.
Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец;муфтовое соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Требуемый сжатый воздух | 4-8бар |
Подключение сжатого воздуха | Г 1/8' |
Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Детали клапана
Тело | Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404) |
Диск | AISI304 или AISI316L |
Выдвижная ручка | Материал из нержавеющей стали, круглого или квадратного типа. |
Многопозиционный Захватная ручка | Ручка захвата ABS, ручка захвата SS, 2/3/4/12 положений регулировки, универсальный тип. |
Прокладка | EPDM, ВИТОН (FPM), силикон, доступны разные цвета. |
Втулка | EPDM или PTFE, другие материалы по запросу |
Орех | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Болт | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Функции
● Седла и уплотнения соответствуют требованиям, одобренным FDA.
● Специальная конструкция прокладки, жидкость без остатков
● Лучше кислотостойкий, щелочестойкий
● Малый крутящий момент, легкий вес, простая конструкция
● Установка на 360 градусов
● 100% протестировано и проверено
● Экономичная защита от утечек
● Более тридцати тысяч испытаний на безопасность
● Низкие потери давления
● Тщательная очистка, гигиенический внешний вид.
● Минимизируйте турбулентность и максимизируйте желоб для потока жидкости
Приложение
Санитарный дроссельный клапан широко используется в жидкостях низкой и средней вязкости. для продуктов питания и напитков, пива, молочных продуктов, фармацевтики и т. д. с высокими требованиями к точности и чистоте.
