| Количество: | |
|---|---|
DIN JN-BV 1004
JONENG
8481804090

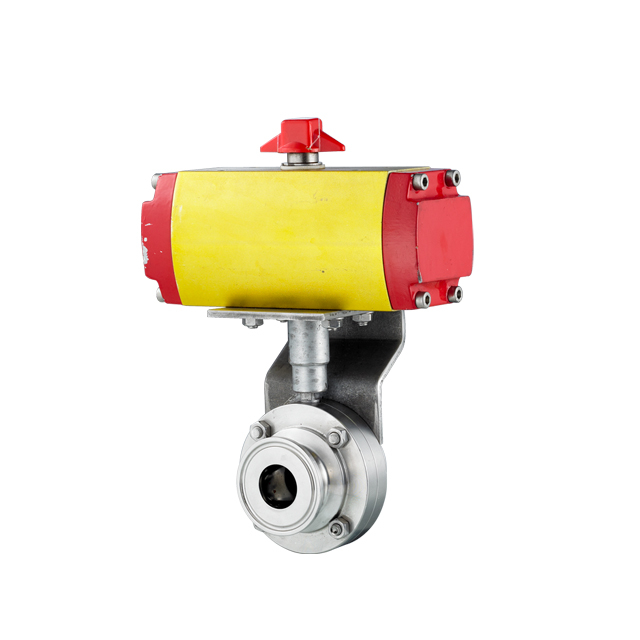

Электрические моторизованные зажимы из нержавеющей стали, дроссельный клапан
Пневматический дроссельный клапан управляется сжатым воздухом через алюминиевый поршень. или поршень из нержавеющей стали. Поршень управляет диском, чтобы он работал на 90°. степень открыть или закрыть клапан. Пневматические приводы можно разбирать и обслуживать. Пневматический привод имеет большой крутящий момент, прост в установке и эксплуатации.
ВуПринципы ринга
Пневматический привод с одинарной пружинной возвратной конструкцией или двойной пневматической конструкцией. Сжатый воздух толкает поршень сердечника в пневматическом приводе, который сжимается вниз, приводя в движение поворотную головку, так что поворотная головка поворачивается на 90 градусов, а квадратный сердечник соединяется с пневматическим приводом и диском клапана, чтобы управлять открытием и закрытием клапана. . Клапан открывается или закрывается в зависимости от расхода управляющей среды в трубопроводе.
Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец; штуцерное соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Требуемый сжатый воздух | 4-8бар |
Подключение сжатого воздуха | Г 1/8' |
Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Детали клапана
Тело | Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404) |
Диск | AISI304 или AISI316L |
Ручка в положении вытягивания | Материал из нержавеющей стали, круглого или квадратного типа. |
Многопозиционный Ручка захвата | Ручка захвата ABS, ручка захвата SS, 2/3/4/12 положений регулировки, универсальный тип. |
Прокладка | EPDM, ВИТОН (FPM), силикон, доступны разные цвета. |
Втулка | EPDM или PTFE, другие материалы по запросу |
Орех | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Болт | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Функции
● Седла и уплотнения соответствуют требованиям, одобренным FDA.
● Специальная конструкция прокладки, жидкость без остатков
● Лучше кислотостойкий, щелочестойкий
● Малый крутящий момент, легкий вес, простая конструкция
● Установка на 360 градусов
● 100% протестировано и проверено
● Экономичная защита от утечек
● Более тридцати тысяч испытаний на безопасность
● Низкие потери давления
● Тщательная очистка, гигиенический внешний вид.
● Минимизируйте турбулентность и максимизируйте желоб для потока жидкости
Приложение
Санитарный дроссельный клапан широко используется в жидкостях низкой и средней вязкости. для продуктов питания и напитков, пива, молочных продуктов, фармацевтики и т. д. с высокими требованиями к точности и чистоте.
ВуПринципы ринга
Пневматический привод с одинарной пружинной возвратной конструкцией или двойной пневматической конструкцией. Сжатый воздух толкает поршень сердечника в пневматическом приводе, который сжимается вниз, приводя в движение поворотную головку, так что поворотная головка поворачивается на 90 градусов, а квадратный сердечник соединяется с пневматическим приводом и диском клапана, чтобы управлять открытием и закрытием клапана. . Клапан открывается или закрывается в зависимости от расхода управляющей среды в трубопроводе.
Характеристики и характеристики
Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец; штуцерное соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Требуемый сжатый воздух | 4-8бар |
Подключение сжатого воздуха | Г 1/8' |
Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Детали клапана
Тело | Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404) |
Диск | AISI304 или AISI316L |
Выдвижная ручка | Материал из нержавеющей стали, круглого или квадратного типа. |
Многопозиционный Захватная ручка | Ручка захвата ABS, ручка захвата SS, 2/3/4/12 положений регулировки, универсальный тип. |
Прокладка | EPDM, ВИТОН (FPM), силикон, доступны разные цвета. |
Втулка | EPDM или PTFE, другие материалы по запросу |
Орех | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Болт | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Функции
● Седла и уплотнения соответствуют требованиям, одобренным FDA.
● Специальная конструкция прокладки, жидкость без остатков
● Лучше кислотостойкий, щелочестойкий
● Малый крутящий момент, легкий вес, простая конструкция
● Установка на 360 градусов
● 100% протестировано и проверено
● Экономичная защита от утечек
● Более тридцати тысяч испытаний на безопасность
● Низкие потери давления
● Тщательная очистка, гигиенический внешний вид.
● Минимизируйте турбулентность и максимизируйте желоб для потока жидкости
Приложение
Санитарный дроссельный клапан широко используется в жидкостях низкой и средней вязкости. для продуктов питания и напитков, пива, молочных продуктов, фармацевтики и т. д. с высокими требованиями к точности и чистоте.
