JN-BV 1008
JONENG
8481804090

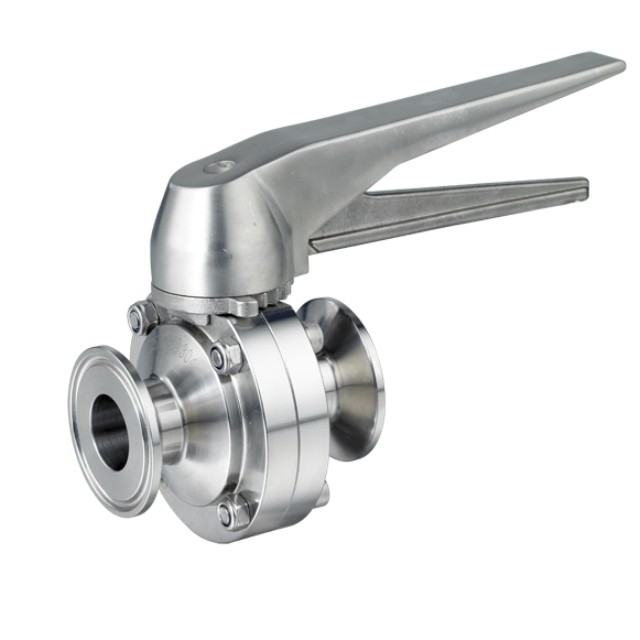

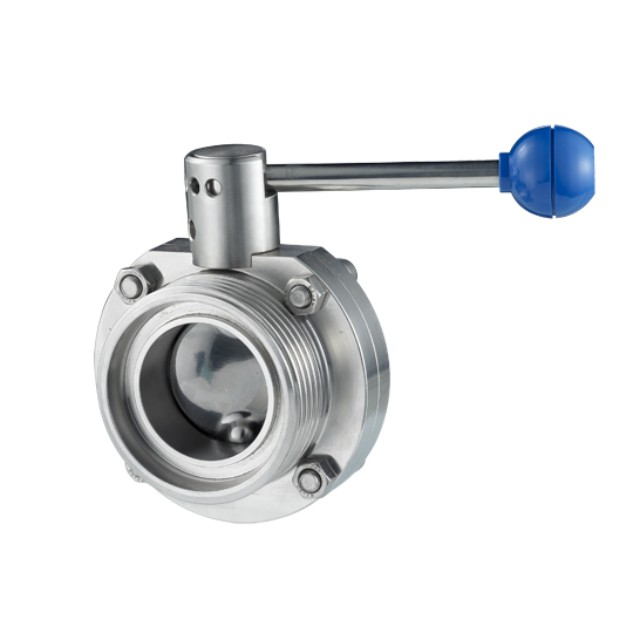

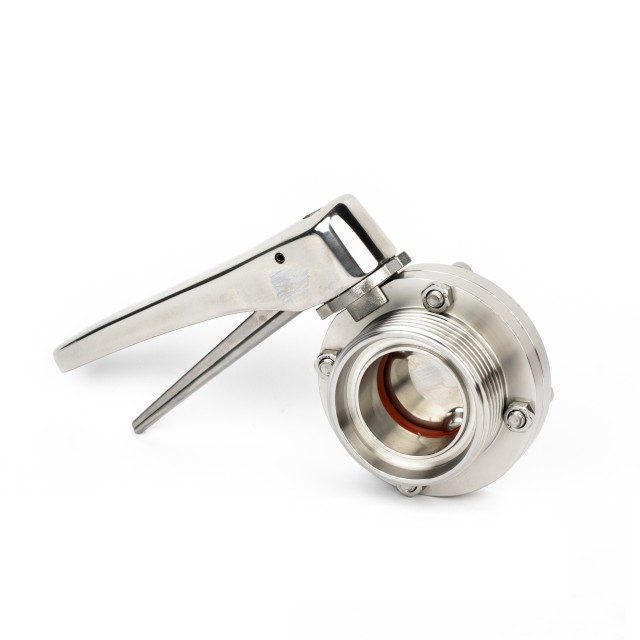

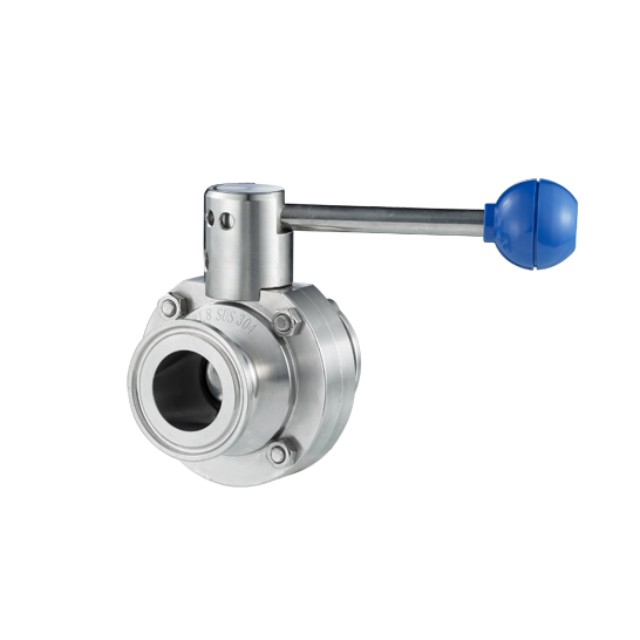

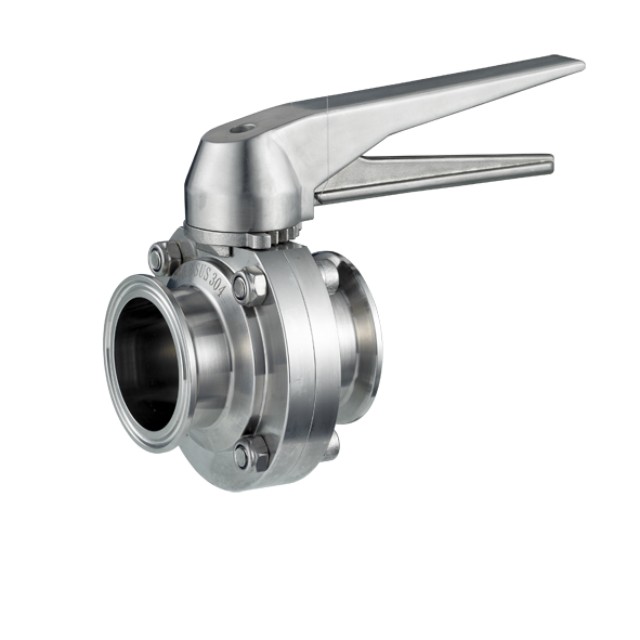

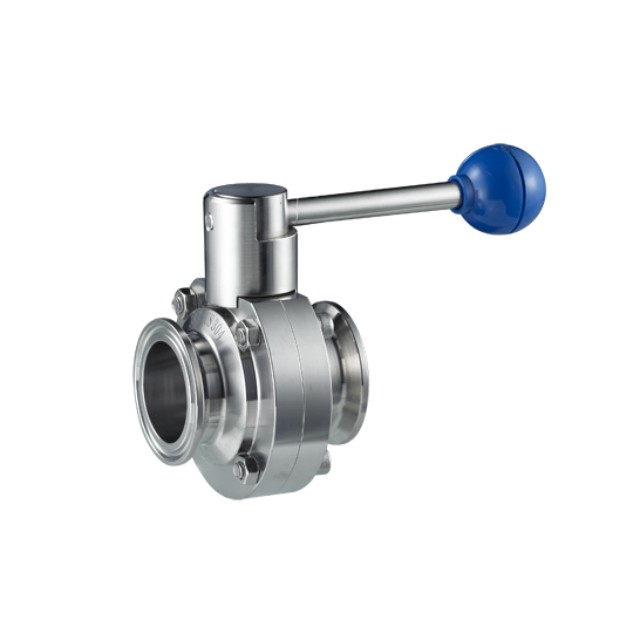

Компактный санитарный клапан-бабочка из нержавеющей стали с зажимом для резервуара
Санитарный дроссельный клапан из нержавеющей стали состоит из четырех частей: ручки, дроссельной заслонки, уплотнительного кольца и фланца клапана. Дроссельной заслонкой можно управлять вручную, с помощью пневматического или электрического привода.
Он не только прост по конструкции, имеет низкий расход материала, небольшой размер установки, небольшой крутящий момент, прост и быстр в эксплуатации, но также обладает хорошей функцией регулирования потока и одновременно характеристиками закрытия и герметизации.
ВуПринципы ринга
Диск-бабочка устанавливается по диаметру трубопровода. Когда дроссельная заслонка находится в трубопроводе, диск вращается вокруг оси, а диапазон угла поворота составляет от 0 до 90 градусов. Когда клапан не поворачивается на 0 градусов, диск клапана закрыт. Когда клапан поворачивается на 90 градусов, диск клапана открывается полностью.

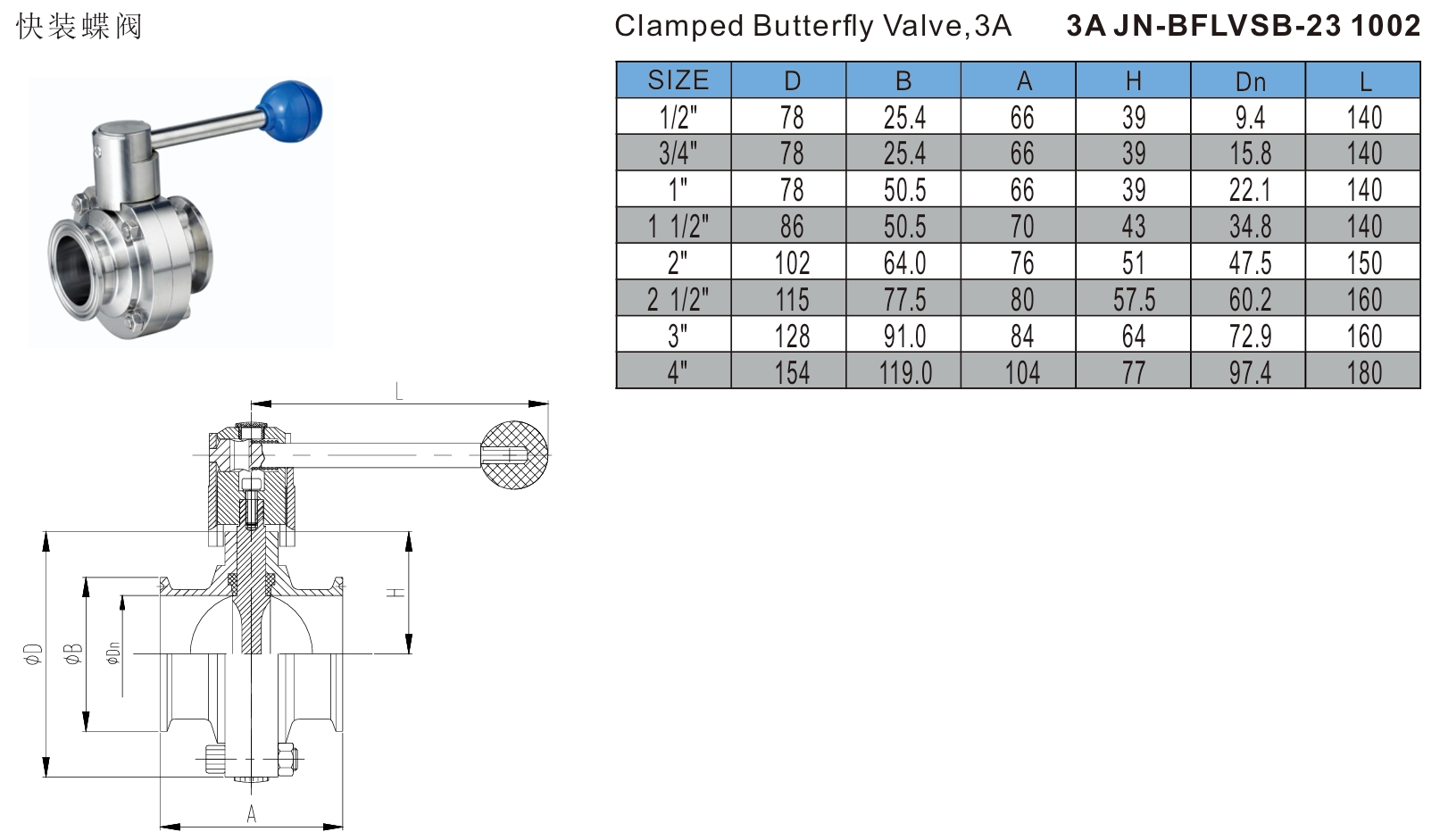

Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец; штуцерное соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Детали клапана
Тело | Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404) |
Диск | AISI304 или AISI316L |
Выдвижная ручка | Материал из нержавеющей стали, круглого или квадратного типа. |
Многопозиционная рукоятка захвата | Ручка-захват из ABS, ручка-захват из SS, 2/3/4/12 положений регулировки, универсальный тип |
Прокладка | EPDM, ВИТОН (FPM), силикон, доступны разные цвета. |
Втулка | EPDM или PTFE, другие материалы по запросу |
Орех | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Болт | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Функции
● Седла и уплотнения соответствуют требованиям, одобренным FDA.
● Специальная конструкция прокладки, жидкость без остатков
● Лучше кислотостойкий, щелочестойкий
● Малый крутящий момент, легкий вес, простая конструкция
● Установка на 360 градусов
● 100% протестировано и проверено
● Экономичная защита от утечек
● Более тридцати тысяч испытаний на безопасность
● Низкие потери давления
● Тщательная очистка, гигиенический внешний вид.
● Минимизируйте турбулентность и максимизируйте желоб для потока жидкости
Приложение
Санитарный дроссельный клапан широко используется в жидкостях низкой и средней вязкости. для продуктов питания и напитков, пива, молочных продуктов, фармацевтики и т. д. с высокими требованиями к точности и чистоте.
Принципы работы
Диск-бабочка устанавливается по диаметру трубопровода. Когда дроссельная заслонка находится в трубопроводе, диск вращается вокруг оси, а диапазон угла поворота составляет от 0 до 90 градусов. Когда клапан не поворачивается на 0 градусов, диск клапана закрыт. Когда клапан поворачивается на 90 градусов, диск клапана открывается полностью.
Характеристики и характеристики
Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец;муфтовое соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Функции
● Седла и уплотнения соответствуют требованиям, одобренным FDA.
● Специальная конструкция прокладки, жидкость без остатков
● Лучше кислотостойкий, щелочестойкий
● Малый крутящий момент, легкий вес, простая конструкция
● Установка на 360 градусов
● 100% протестировано и проверено
● Экономичная защита от утечек
● Более тридцати тысяч испытаний на безопасность
● Низкие потери давления
● Тщательная очистка, гигиенический внешний вид.
● Минимизируйте турбулентность и максимизируйте желоб для потока жидкости
Приложение
Санитарный дроссельный клапан широко используется в жидкостях низкой и средней вязкости. для продуктов питания и напитков, пива, молочных продуктов, фармацевтики и т. д. с высокими требованиями к точности и чистоте.
