DIN JN-DPHV 1001-BJ
JONENG
8481804090

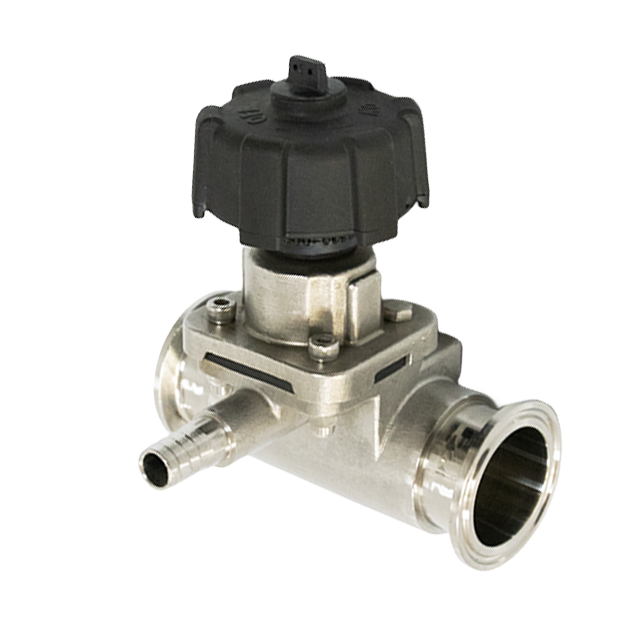

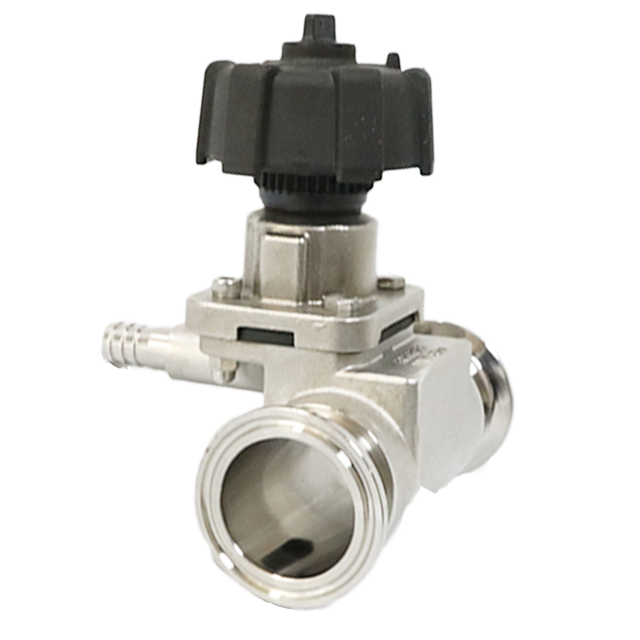

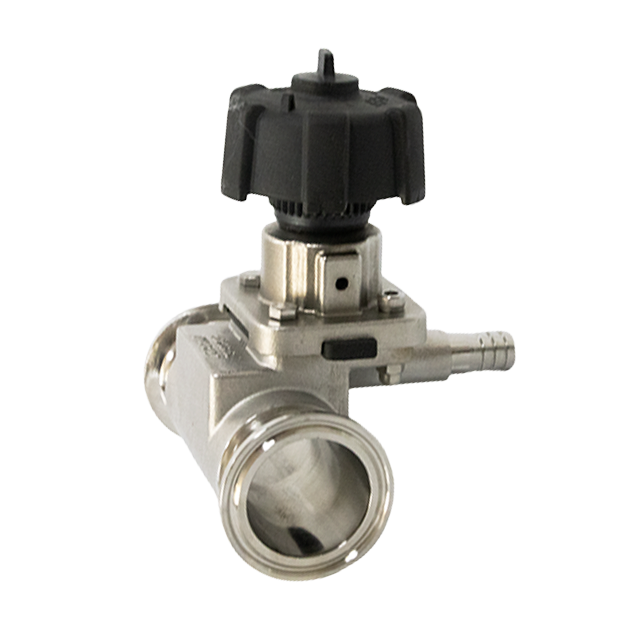

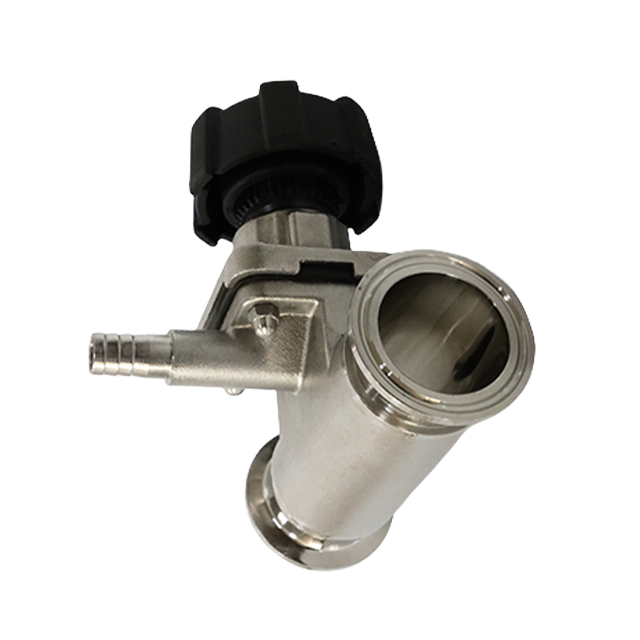

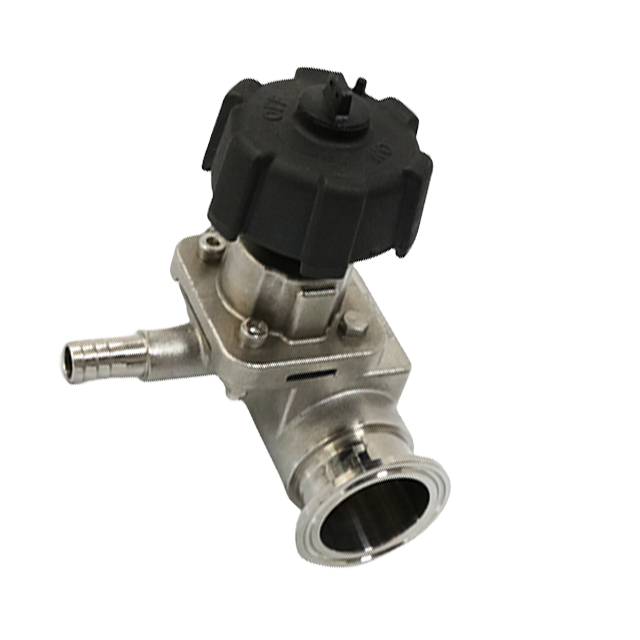

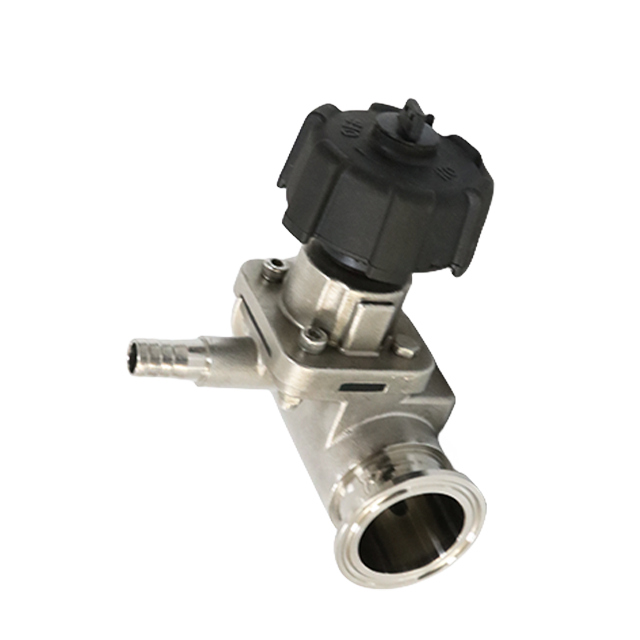

Санитарное быстрое открытие 3-ходовой ручной мембранный клапан из нержавеющей стали
Санитарный мембранный клапан управляется дистанционно с помощью привода или вручную с помощью ручки. Его преимущества заключаются в простой конструкции, красивом внешнем виде, быстрой разборке, гибкости работы, меньшем сопротивлении жидкости, надежном применении и т. д.
Принципы работы
Санитарный мембранный клапан разделяет внутреннюю стенку верхнего и нижнего корпуса клапана диафрагмы, поэтому шток клапана, диск клапана и другие части над диафрагмой не подвергаются коррозии под действием среды, а конструкция седла уплотнения гарантирует отсутствие коррозии. средняя утечка. Это не только обеспечивает чистоту рабочей среды в трубопроводе, но и предотвращает попадание среды на рабочие части трубопровода. В мембранном клапане, поскольку рабочая среда контактирует только с мембраной и корпусом клапана, оба из которых одобрены FDA для пищевых продуктов. Клапан может идеально контролировать различные рабочие среды, особенно те, которые подвергаются химической коррозии. Корпус мембранного клапана и прокладка с плотной посадкой обеспечивают уплотнение корпуса клапана и уплотнение седла, чтобы обеспечить трубопровод внутри и снаружи среда полностью изолирована.
Нержавеющая сталь Dмембранный клапан Таблица технических характеристик
Макс. рабочее давление | 10 бар |
Диапазон температур | -10° ~ +120°C или выше по запросу |
Доступные размеры | от 1' до 6' |
Концевое соединение | Зажим, сварной шов, фланец, резьба |
Материал корпуса | АИСИ 316L |
Строение тела | 2-ходовые, 3-ходовые, литейные тройники, U-образные, кованые тройники, со сливным отверстием, мембранные запорные клапаны без мертвой зоны |
Материал уплотнения | Мембрана из EPDM с одинарной диафрагмой, мембрана из EPDM + PTFE, мембрана из 2 частей EPDM/PTFE |
Операция | маховик из пластика или нержавеющей стали, пневматический пластиковый привод, пневматический привод из нержавеющей стали, электрический привод |
Обработка поверхности | Ра 0,4 ~ 0,8 мкм |
Стандарты | 3А, СМС, DIN, ISO |
Функции
● Уникальная конструкция уплотнения, отсутствие мертвых углов
● Абсолютно стерильно, без глухих углов.
● Крышка из нержавеющей стали с санитарными внутренними деталями
● 100 % гидравлические испытания/100 % проверка
● Бережное обращение с материалом
● Диафрагма 300000 раз тест
● Мембрана идеально соответствует конструкции корпуса клапана.
● Работа клапана более безопасна и эффективна.
● Внутренняя поверхность RA0.4, что полностью соответствует фармацевтическому классу.
● Отлично подходит для контроля потока, прямой путь потока
● Легкая разборка, простота обслуживания, легкость очистки, CIP.
● Низкая турбулентность, минимальное противодавление
●Уникальная структура уплотнения, устраняющая санитарные глухие углы. Легко очищается в процессе стерилизации и не загрязняется.
Приложение
Мембранные клапаны с ручным или пневматическим управлением специально разработаны для использования в санитарных и асептических процессах в медицинской и фармацевтической промышленности. Очень хорошие характеристики при контроле скорости потока в трубопроводе малого расхода. Клапаны подходят для применения в средах с высокой скоростью потока, высокой коррозионной активностью и высокой вязкостью.
Принципы работы
Санитарный мембранный клапан разделяет внутреннюю стенку верхнего и нижнего корпуса клапана диафрагмы, так что шток клапана, диск клапана и другие части над диафрагмой не подвергаются коррозии под действием среды, а конструкция седла уплотнения гарантирует отсутствие коррозии. средняя утечка. Это не только обеспечивает чистоту рабочей среды в трубопроводе, но и предотвращает попадание среды на рабочие части трубопровода. В мембранном клапане, поскольку рабочая среда контактирует только с мембраной и корпусом клапана, оба из которых одобрены FDA для пищевых продуктов. Клапан может идеально контролировать различные рабочие среды, особенно те, которые подвергаются химической коррозии. Корпус мембранного клапана и прокладка с плотной посадкой обеспечивают уплотнение корпуса клапана и уплотнение седла, чтобы обеспечить трубопровод внутри и снаружи среда полностью изолирована.
Нержавеющая сталь Dмембранный клапан Таблица технических характеристик
Макс. рабочее давление | 10 бар |
Диапазон температур | -10° ~ +120°C или выше по запросу |
Доступные размеры | от 1' до 6' |
Концевое соединение | Зажим, сварной шов, фланец, резьба |
Материал корпуса | АИСИ 316L |
Строение тела | 2-ходовые, 3-ходовые, литейного типа, U-образного типа, кованого тройника, с дренажным отверстием, мембранные запорные клапаны без мертвой зоны |
Материал уплотнения | Мембрана из EPDM с одинарной диафрагмой, мембрана из EPDM + PTFE, мембрана из 2 частей EPDM/PTFE |
Операция | маховик из пластика или нержавеющей стали, пневматический пластиковый привод, пневматический привод из нержавеющей стали, электрический привод |
Обработка поверхности | Ра 0,4 ~ 0,8 мкм |
Стандарты | 3А, СМС, DIN, ISO |
Функции
● Уникальная конструкция уплотнения, отсутствие мертвых углов
● Абсолютно стерильно, без глухих углов.
● Крышка из нержавеющей стали с санитарными внутренними деталями
● 100 % гидравлические испытания/100 % проверка
● Бережное обращение с материалом
● Диафрагма 300000 раз тест
● Мембрана идеально соответствует конструкции корпуса клапана.
● Работа клапана более безопасна и эффективна.
● Внутренняя поверхность RA0.4, что полностью соответствует фармацевтическому классу.
● Отлично подходит для контроля потока, прямой путь потока
● Легкая разборка, простота обслуживания, легкость очистки, CIP.
● Низкая турбулентность, минимальное противодавление
●Уникальная структура уплотнения, устраняющая санитарные глухие углы. Легко очищается в процессе стерилизации и не загрязняется.
Приложение
Мембранные клапаны с ручным или пневматическим управлением специально разработаны для использования в санитарных и асептических процессах в медицинской и фармацевтической промышленности. Очень хорошие характеристики при контроле скорости потока в трубопроводе малого расхода. Клапаны подходят для применения в средах с высокой скоростью потока, высокой коррозионной активностью и высокой вязкостью.
