JN-SDV 23 1001
JONENG
8481804090

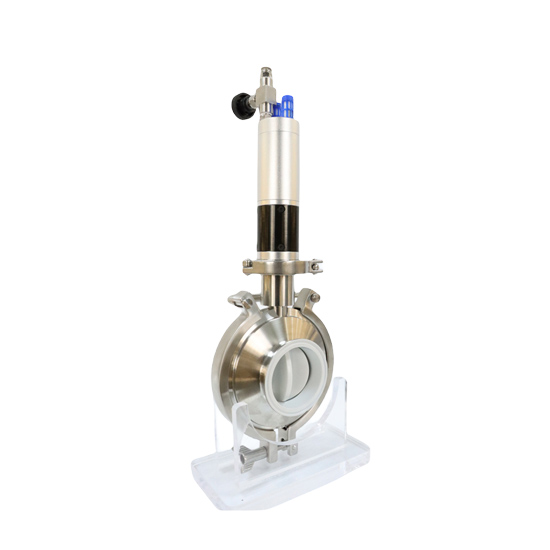

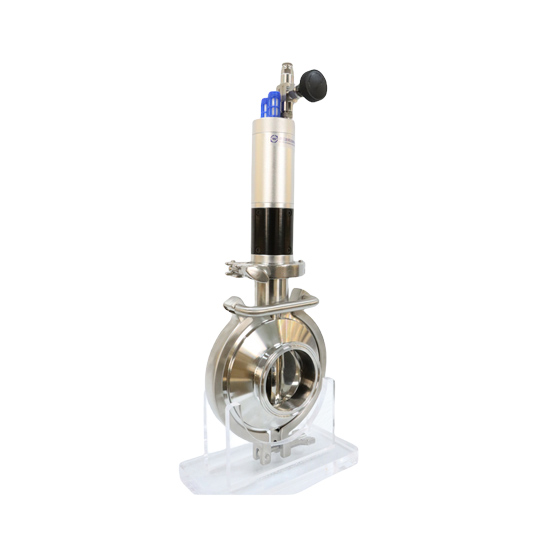

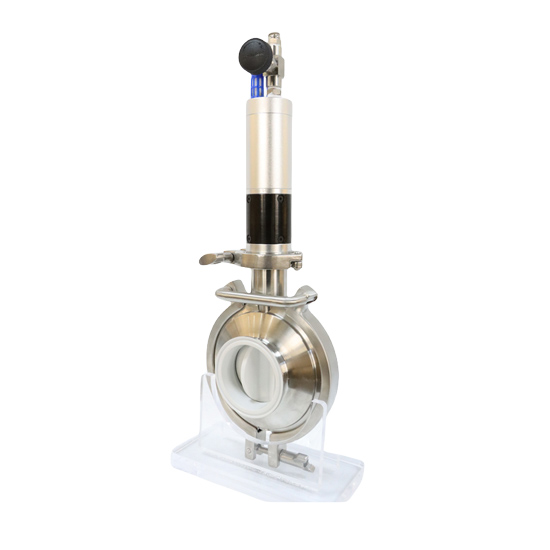

Санитарно-стойкая поворотная заслонка-бабочка JN-SDV 23 1001 дозирования таблеток из нержавеющей стали
Звездчатый выпускной клапан из нержавеющей стали — это тип промышленного клапана, специально разработанный для управления сливом или выпуском материалов из технологической системы или резервуара. Эти клапаны обычно используются в различных отраслях промышленности, таких как пищевая промышленность, фармацевтика, химическая промышленность и другие обрабатывающие отрасли.
ВуПринципы ринга
Принцип работы звездообразного выпускного клапана заключается в контролируемом вращении звездообразного ротора внутри корпуса клапана. Такое вращение создает отверстия или каналы, через которые может течь сыпучий материал, что позволяет точно регулировать скорость выгрузки.
Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец; штуцерное соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Требуемый сжатый воздух | 4-8бар |
Подключение сжатого воздуха | Г 1/8' |
Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Детали клапана
Тело | Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404) |
Диск | AISI304 или AISI316L |
Ручка в положении вытягивания | Материал из нержавеющей стали, круглого или квадратного типа. |
Многопозиционный Ручка захвата | Ручка захвата ABS, ручка захвата SS, 2/3/4/12 положений регулировки, универсальный тип. |
Прокладка | EPDM, ВИТОН (FPM), силикон, доступны разные цвета. |
Втулка | EPDM или PTFE, другие материалы по запросу |
Орех | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Болт | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Функции
Точный контроль потока
Легкий вес
Санитарное проектирование
Минимальное засорение материала
Простота обслуживания и очистки
Долговечность и универсальность
Повышение эффективности процесса
Экологически чистый
Приложение
Звездчатые выпускные клапаны находят применение в различных отраслях промышленности, где важна контролируемая и точная разгрузка сыпучих материалов. Некоторые распространенные приложения включают в себя пищевая промышленность и производство напитков, фармацевтическая, химическая, косметическая и косметическая промышленность, а также другие отрасли, включая пищевую промышленность.
ВуПринципы ринга
Пневматический привод с одинарной пружинной возвратной конструкцией или двойной пневматической конструкцией. Сжатый воздух толкает поршень сердечника в пневматическом приводе, который сжимается вниз, приводя в движение поворотную головку, так что поворотная головка поворачивается на 90 градусов, а квадратный сердечник соединяется с пневматическим приводом и диском клапана, чтобы управлять открытием и закрытием клапана. . Клапан открывается или закрывается в зависимости от расхода управляющей среды в трубопроводе.
Характеристики и характеристики
Нержавеющая сталь Клапан-бабочка Таблица технических характеристик
Рабочее давление | 10 Бар (Макс. Давление 16 Бар для сварного соединения) в небольших размерах |
Рабочая температура | -10°С ДО + 120ºС |
Размер | 1/2'-12', Ду15-Ду300 |
Оценка | AISI304 и AISI316L |
Одобренные FDA прокладки из силикона, EPDM, витона, ПТФЭ. | |
Связь | Зажим, сварка, резьба, наружная резьба; внутренняя резьба; фланцевый конец; штуцерное соединение |
Поверхность | Санитарная внутренняя полировка (Ra ≤ 0,8 мкм) |
Санитарная наружная полировка (Ra ≤1,6 мкм) | |
Стандартный | ISO, 3A, SMS, RJT, DIN и так далее |
Диск дискового затвора и тело изготовлен из ковки | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
Требуемый сжатый воздух | 4-8бар |
Подключение сжатого воздуха | Г 1/8' |
Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Детали клапана
Тело | Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404) |
Диск | AISI304 или AISI316L |
Ручка в положении вытягивания | Материал из нержавеющей стали, круглого или квадратного типа. |
Многопозиционный Ручка захвата | Ручка захвата ABS, ручка захвата SS, 2/3/4/12 положений регулировки, универсальный тип. |
Прокладка | EPDM, ВИТОН (FPM), силикон, доступны разные цвета. |
Втулка | EPDM или PTFE, другие материалы по запросу |
Орех | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Болт | Нержавеющая сталь 304 или 316 Материал или другой запрос |
Функции
● Седла и уплотнения соответствуют требованиям, одобренным FDA.
● Специальная конструкция прокладки, жидкость без остатков
● Лучше кислотостойкий, щелочестойкий
● Малый крутящий момент, легкий вес, простая конструкция
● Установка на 360 градусов
● 100% протестировано и проверено
● Экономичная защита от утечек
● Более тридцати тысяч испытаний на безопасность
● Низкие потери давления
● Тщательная очистка, гигиенический внешний вид.
● Минимизируйте турбулентность и максимизируйте желоб для потока жидкости
Приложение
Санитарный дроссельный клапан широко используется в жидкостях низкой и средней вязкости. для продуктов питания и напитков, пива, молочных продуктов, фармацевтики и т. д. с высокими требованиями к точности и чистоте.
