ЙН 1021
JONENG
8481804090

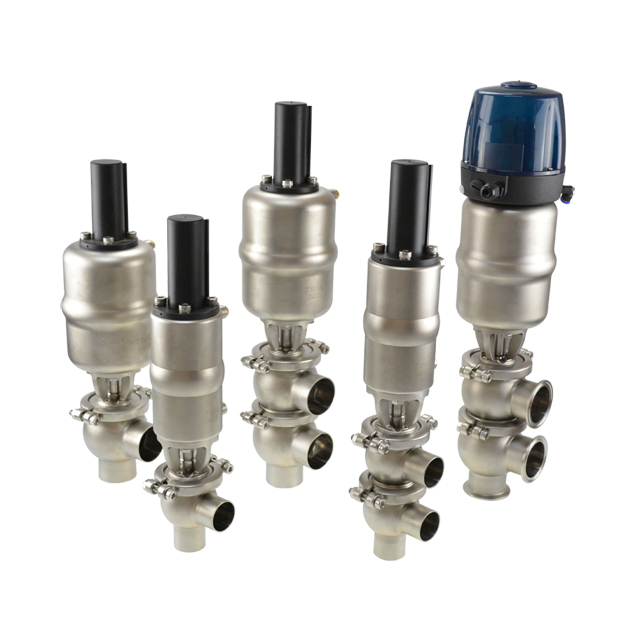

Двойной трехходовой пневматический переключающий клапан для пищевых продуктов
Клапан отклонения потока из нержавеющей стали и запорный клапан используется для остановки потока жидкости или для изменения направления потока в системе. Существует множество различных комбинаций корпусов для различных применений.
Принципы работы
Санитарный реверсивный клапан управляется сжатым воздухом или ручной ручкой. Контролируя относительное положение штока клапана, клапан открывается или закрывается или изменяется направление потока. Когда уплотнительное седло прижимается к верхней части корпуса клапана, клапан закрывается. Когда поршень находится под действием пружины, поршень толкает уплотнительное седло вниз и приводит в движение шток клапана, закрывая нижнее отверстие клапана.
Например, при переработке молока необходимо исключить среду продукта с другими средами. Клапаны двойного действия могут обеспечить такое применение, позволяя таким образом устанавливать переключаемые пути потока для двух несовместимых сред без риска загрязнения даже в случае утечки. Сиденье также отделяет средства массовой информации друг от друга. Таким образом, клапан отклонения потока можно использовать для переключения жидкости в трубопроводной системе без загрязнения или смешивания.
Нержавеющая сталь Клапан отклонения потока Таблица технических характеристик
Рабочая температура | от -10° до 120° |
Давление | 10 бар |
Работа работает | Ручной, пневматический тип |
Прокладка | EPDM, силикон, витон согласно FDA 177.2600. |
Тип корпуса клапана | Тип LL, LT, TL и TT |
Режим подключения | Зажимной, сварной, с наружной резьбой, внутренней резьбой, фланцевый конец, штуцерное соединение |
Спецификация | 1/2'-4', Ду15-Ду100 |
Качество материала | СУС304, СУС316Л |
Поверхность | Зеркальная полировка, матовая полировка или пескоструйная обработка |
внутренняя поверхность | Ra 0,4 мкм для удовлетворения требований пищевой промышленности. |
| Стандартный | СМС,ДИН,3А,ИСО,РДЖТ и так далее |
| Требуемый сжатый воздух | 4-8бар |
| Подключение сжатого воздуха | Г 1/8' |
| Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Нормально закрытый клапан является стандартной версией. Клапан можно изменить на нормально открытый, просто изменив положение пневматического привода. | |
При необходимости доступны внешние датчики положения. | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
При необходимости доступен верхний блок управления C. | |
Функции
● Мягкая работа с материалом
● Высокоточный литой корпус
● Простая установка и разборка путем ослабления зажима.
● Регулируемый корпус на 360 градусов
● Максимальная простота очистки для обеспечения гигиеничного применения.
● Простота изменения конструкции и низкие затраты на техническое обслуживание.
● Экономичная защита от утечек.
● Сверхтолстый сферический корпус клапана обеспечивает идеальную текучесть.
● Доступен с различными конструкциями корпуса и гибкими ориентациями, например, типы LL, LT, TL и TT.
Приложение
Клапаны отклонения потока в основном используются для достижения среды, чтобы изменить или остановить направление потока, из-за хорошей герметизирующей способности и очищающей способности они широко используются для различных области промышленности, такие как продукты питания, напитки, молочные продукты, фармацевтика, химическая промышленность и так далее.
Принципы работы
Санитарный реверсивный клапан управляется сжатым воздухом или ручной ручкой. Контролируя относительное положение штока клапана, клапан открывается или закрывается или изменяется направление потока. Когда уплотнительное седло прижимается к верхней части корпуса клапана, клапан закрывается. Когда поршень находится под действием пружины, поршень толкает уплотняющее седло вниз и приводит в движение шток клапана, закрывая нижнее отверстие клапана.
Например, при переработке молока необходимо исключить среду продукта с другими средами. Клапаны двойного действия могут обеспечить такое применение, позволяя установить переключаемые пути потока для двух несовместимых сред без риска загрязнения даже в случае утечки. Сиденье также отделяет средства массовой информации друг от друга. Таким образом, клапан отклонения потока можно использовать для переключения жидкости в трубопроводной системе без загрязнения или смешивания.
Характеристики и характеристики
Нержавеющая сталь Клапан отклонения потока Таблица технических характеристик
Рабочая температура | от -10° до 120° |
Давление | 10 бар |
Работа работает | Ручной, пневматический тип |
Прокладка | EPDM, силикон, витон согласно FDA 177.2600. |
Тип корпуса клапана | Тип LL, LT, TL и TT |
Режим подключения | Зажимной, сварной, с наружной резьбой, внутренней резьбой, фланцевый конец, штуцерное соединение |
Спецификация | 1/2'-4', Ду15-Ду100 |
Качество материала | СУС304, СУС316Л |
Поверхность | Зеркальная полировка, матовая полировка или пескоструйная обработка |
внутренняя поверхность | Ra 0,4 мкм для удовлетворения требований пищевой промышленности. |
| Стандартный | СМС,ДИН,3А,ИСО,РДЖТ и так далее |
| Требуемый сжатый воздух | 4-8бар |
| Подключение сжатого воздуха | Г 1/8' |
| Концевой выключатель | 6-36 В, 2 шт. постоянного тока NPN или PNP (на выбор) |
Нормально закрытый клапан является стандартной версией. Клапан можно изменить на нормально открытый, просто изменив положение пневматического привода. | |
При необходимости доступны внешние датчики положения. | |
Ручной, пневматический или электрический привод выбираются в зависимости от различных применений. | |
При необходимости доступен верхний блок управления C. | |
Функции
● Работа с материалом мягко
● Высокоточный литой корпус
● Простая установка и разборка путем ослабления зажима.
● Регулируемый корпус на 360 градусов
● Максимальная простота очистки для обеспечения гигиеничного применения.
● Простота изменения конструкции и низкие затраты на техническое обслуживание.
● Экономичная защита от утечек.
● Сверхтолстый сферический корпус клапана обеспечивает идеальную текучесть.
● Доступен с различными конструкциями корпуса и гибкими ориентациями, например, типы LL, LT, TL и TT.
Приложение
Клапаны отклонения потока в основном используются для достижения среды, чтобы изменить или остановить направление потока, из-за хорошей герметизирующей способности и очищающей способности они широко используются для различных области промышленности, такие как продукты питания, напитки, молочные продукты, фармацевтика, химическая промышленность и так далее.
